瓶子由通过风送道传递,然后通过拨瓶星轮传送至三合一机的冲瓶机。冲瓶机回转盘上装有瓶夹,瓶夹夹住瓶口沿一导轨翻转180°,使瓶口向下。在冲瓶机特定区域,冲瓶夹喷嘴喷出冲瓶水,对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°,使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。
进入灌装机的瓶子由瓶颈托板卡住并在凸轮作用下将瓶子上升,然后由瓶口将灌装阀顶开。灌装采用重力灌装方式。灌装阀打开后物料通过灌装阀完成灌装过程,灌装结束后瓶口下降离开灌装阀,瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位,保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转,在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作,完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上,由输送链传送出小瓶自动饮用水灌装机。

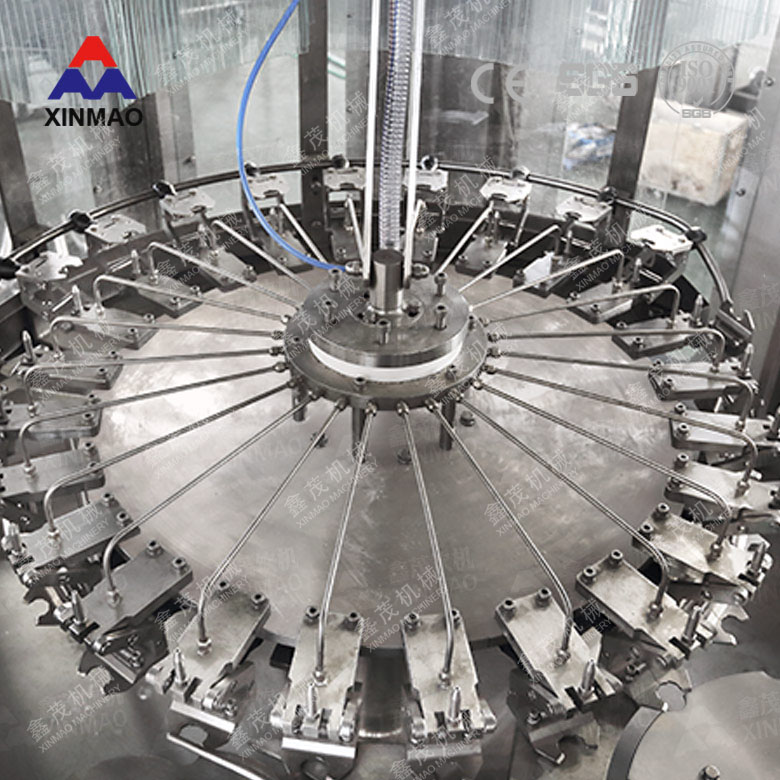

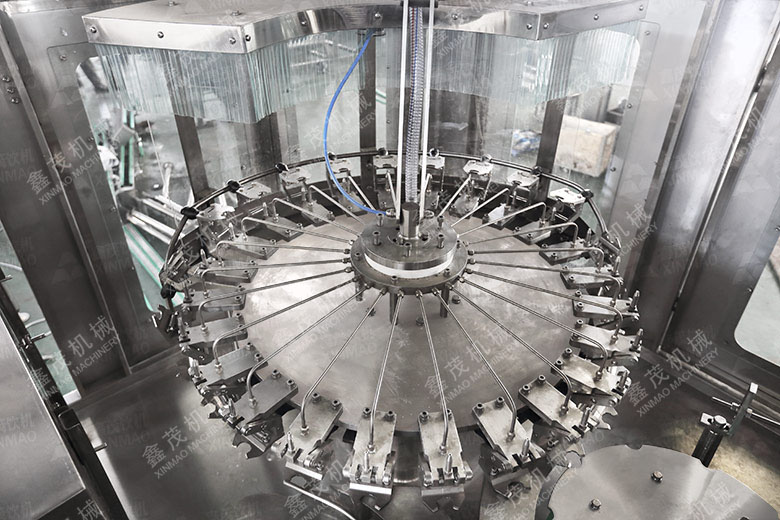

PET瓶由分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下,无菌水冲洗后沥干,自动翻转至瓶口朝上,经出瓶星轮输送至灌装机。设备主要结构与冲洗介质接触部分和外部防护罩均为优质不锈钢材料;开放式齿轮传动。
冲瓶时,每瓶冲水量为:105ml/s(0.25MPa时)
饮用水灌装设备灌装部分:
饮用水灌装设备灌装部分实现将物料灌装到由冲瓶机送过来的洗好的瓶子中。

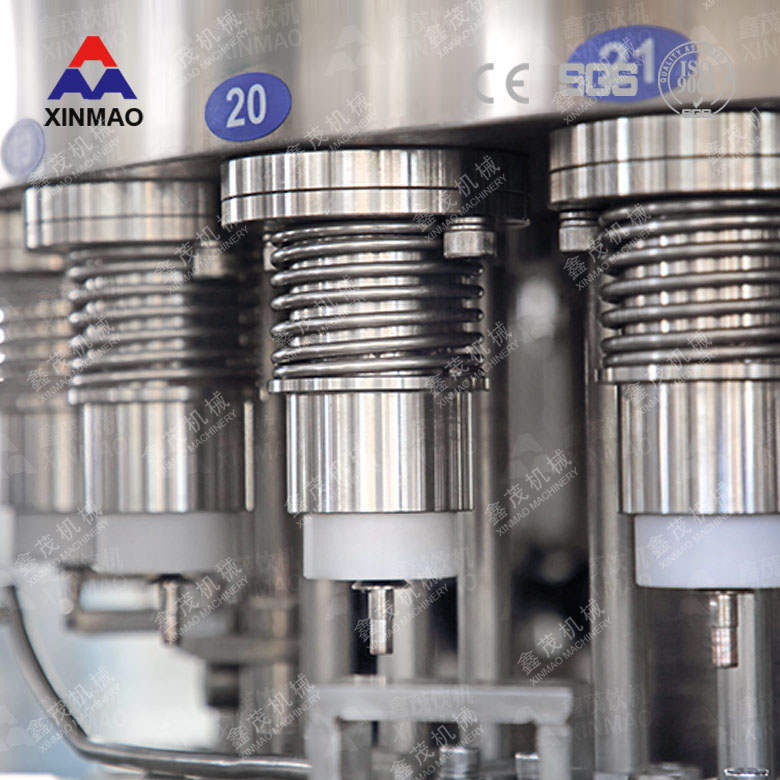

灌装阀采用压力灌装负压式回流的方式,灌装快捷灵敏,灌装液面精度高。阀内无弹簧,物料不与弹簧接触,利于阀内部的清洗。为保证灌装工艺,确保灌装温度,灌装阀在无瓶或停机时阀内物料处于微回流状态。
主传动采用齿轮传动即开式组合传动,其效率高,噪声小,寿命长,维修方便,润滑充分,采用变频器对机器的主电机转速进行控制,饮用水灌装机械采用无级变频调速。
饮用水灌装设备封盖部分:
封盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上,并由输送链送至后道工序。
拧盖机通过减速机带动回转盘转动。使盖在离心力的作用下从出盖口离开料斗。在出口处有正反盖分离装置,当反盖经过时,盖自动落入返回管道中,通过风力自动把反盖吹入料斗。只有正盖才能顺利进滑道内,料斗内的盖量通过光电开关自动检测来控制输盖机,以保证下盖达到理想效果。当正盖进入滑道后即可顺利进入喂盖盘,为防止意外,在滑道上同时配置了一个防反盖的拨盘,确保进入喂盖盘的盖正确,在滑道上还配置了一对光电开关,当检测到无盖时,就立即停止主机。为了有效剔除无防盗圈的坏盖及清理料斗时的余盖,在料斗出口正对面有一活动出口可满足此功能。

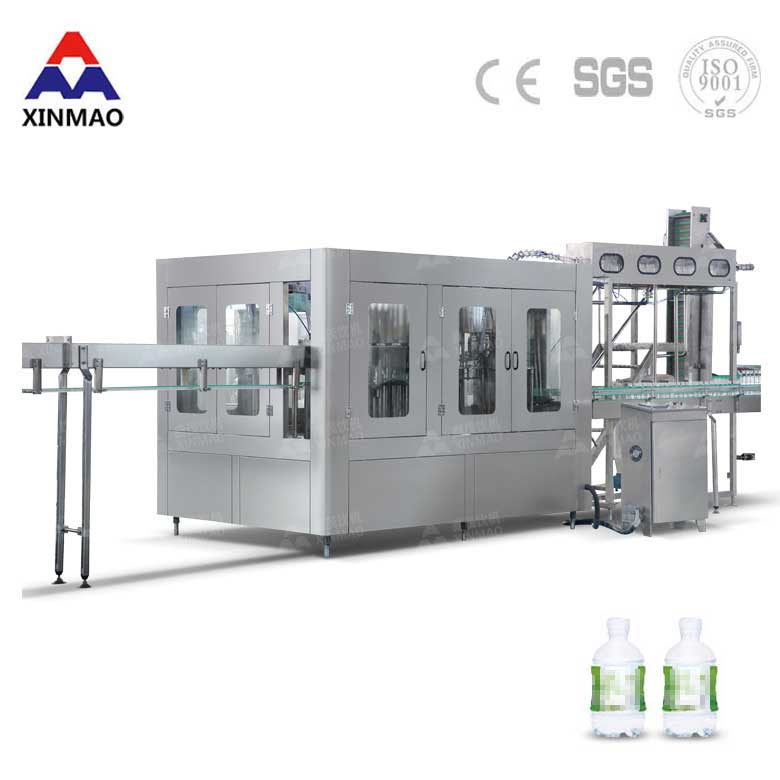

小瓶自动饮用水灌装机主要特点:
1、小瓶自动
饮用水灌装机结构紧凑,控制系统完善,操作方便,自动化程度高;
2、变换瓶形只需更换旋盖部分星轮,弧形导板即可实现;
3、与物料接触之零件均采用优质不锈钢制造,无工艺死角,易清洗;
4、采用高速灌装阀,液位准确无液损,确保灌装工艺要求;

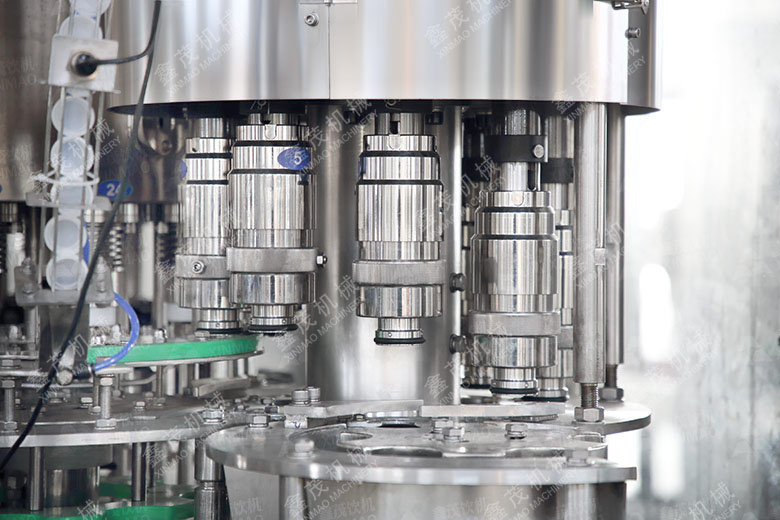

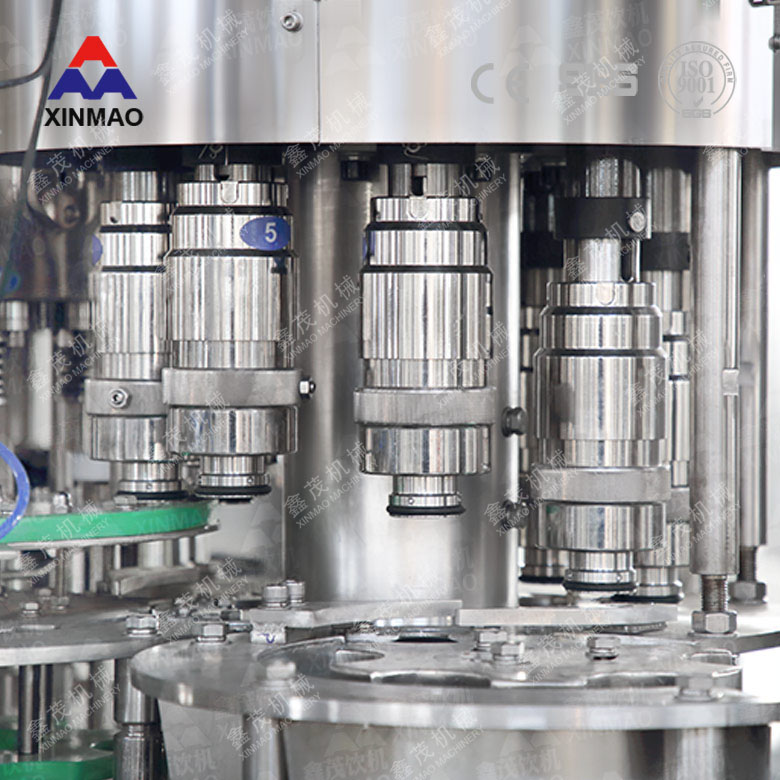

5、封盖头采用磁力恒扭矩装置,确保封盖质量,并且不会损坏瓶盖;
6、小瓶自动饮用水灌装设备采用高效的理盖系统,具有完善的自控与保护装置;
7、设有完善的过载保护装置,能有效的保护设备及操作者的安全。
