农夫山泉矿泉水灌装机


详细描述Detailed description

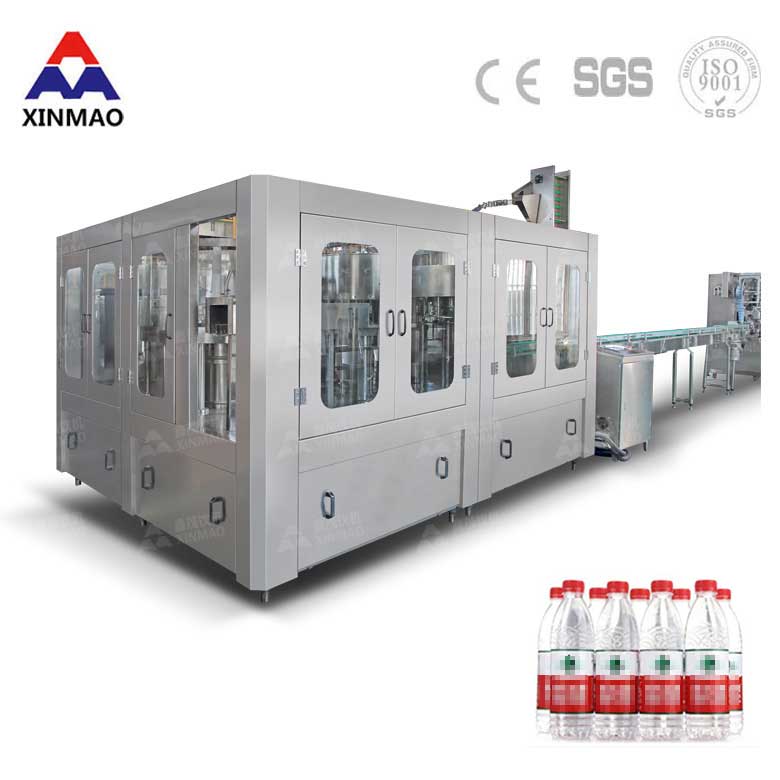

农夫山泉矿泉水灌装机将冲洗、灌装、封盖三功能组合在一个机体上,全过程实现自动化,适用于聚脂瓶灌装矿泉水、纯净水等不含气饮料,本机选用优质的SUS304材料制作,主关件部件采用数控机床精密加工, 整机采用先进光电检测各部件的运行状况,具有无瓶不灌装,无瓶不送盖,自动化程度高,简易的人机界面的操作显示屏,设备主要性能:
1) 进瓶采用风送装置,采用悬挂卡瓶颈方式,上瓶速度快且不会使瓶子变形。
2) 冲洗瓶口采用先进的卡瓶颈技术,避免与螺纹口的接触,更卫生,瓶子的输送全部采用卡瓶颈技术,变换瓶形无需调整高度,只需变换瓶身直径相关的护板。

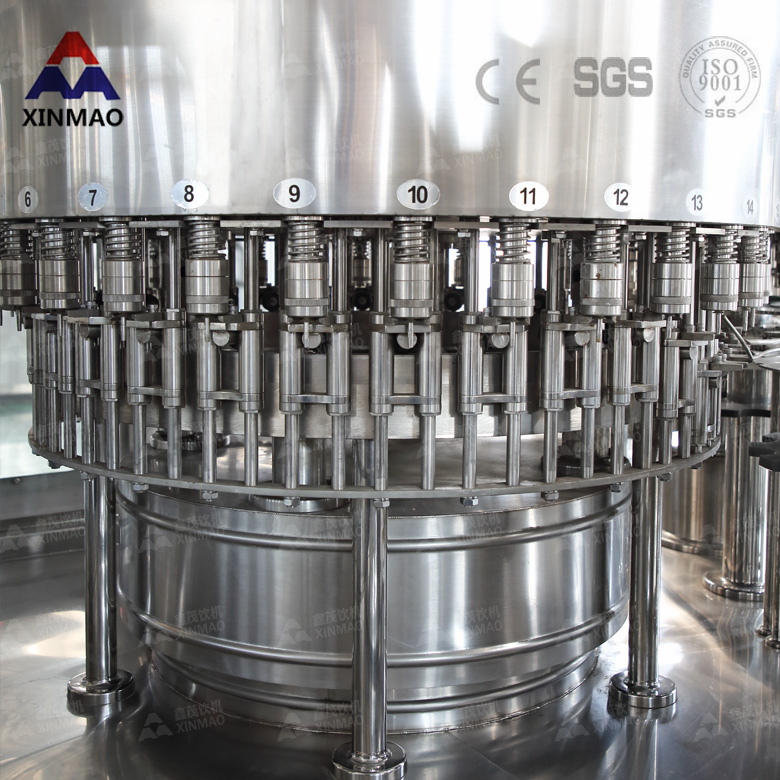

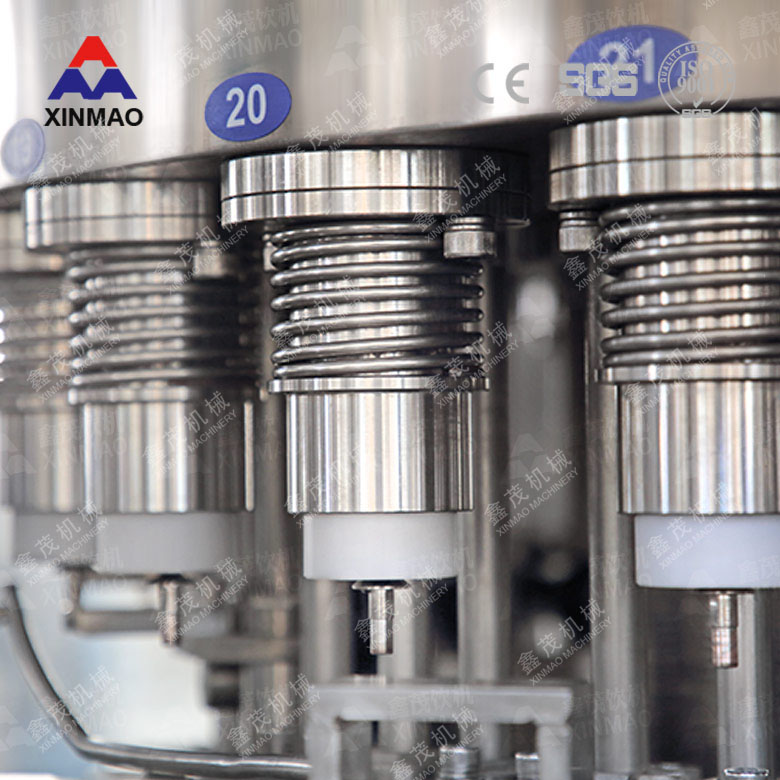

3) 灌装采用液缸式供料结构,灌装阀采用新型的高速大流量灌装阀,定量准确无误。
4) 旋盖采用法国引进的即捉即旋的拧盖技术,理盖器选择低位安装,水平送盖。
5) 主机PLC和变频器均采用著名品牌,如日本三菱,欧姆龙等。

1、农夫山泉矿泉水灌装机工作过程:

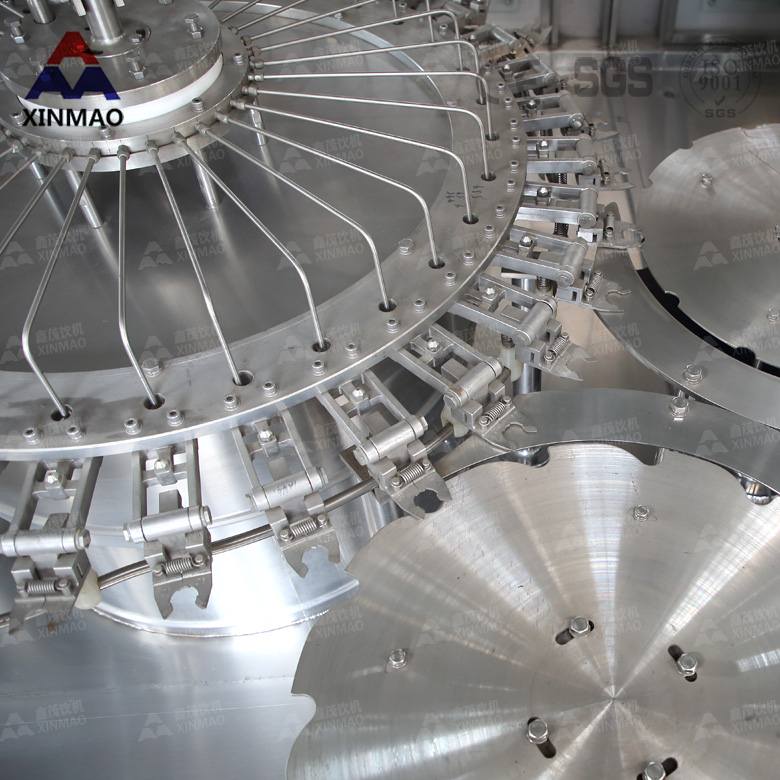

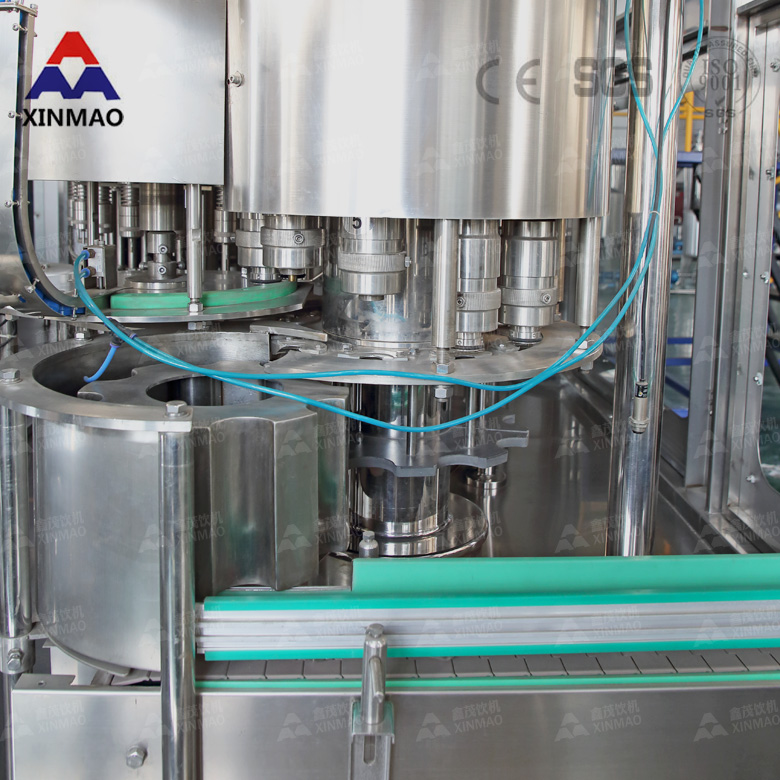

瓶子由通过风送道传递,然后通过拨瓶星轮传送至三合一机的冲瓶机。冲瓶机回转盘上装有瓶夹,瓶夹夹住瓶口沿一导轨翻转180°,使瓶口向下。在冲瓶机特定区域,冲瓶夹喷嘴喷出冲瓶水,对瓶子内壁进行冲洗。瓶子经冲洗、沥干后在瓶夹夹持下沿导轨再翻转180°,使瓶口向上。洗净后的瓶子通过拨瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶子由瓶颈托板卡住并在凸轮作用下将瓶子上升,然后由瓶口将灌装阀顶开。灌装采用重力灌装方式。灌装阀打开后物料通过灌装阀完成灌装过程,灌装结束后瓶口下降离开灌装阀,瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶颈部位,保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转,在凸轮作用下实现抓盖、套盖、旋盖、脱盖动作,完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上,由输送链传送出三合一机。

2、农夫山泉矿泉水灌装机主要特点:

(1)、本机结构紧凑,控制系统完善,操作方便,自动化程度高;
(2)、变换瓶形只需更换旋盖部分星轮,弧形导板即可实现;
(3)、与物料接触之零件均采用优质不锈钢制造,无工艺死角,易清洗;
(4)、采用高速灌装阀,液位准确无液损,确保灌装工艺要求;
(5)、封盖头采用磁力恒扭矩装置,确保封盖质量,并且不会损坏瓶盖;
(6)、采用高效的理盖系统,具有完善的自控与保护装置;
(7)、设有完善的过载保护装置,能有效的保护设备及操作者的安全;
(8)、控制系统具有生产速度控制、缺盖检测、卡瓶自停及产量计数等功能;
(9)、主要电器元件及气动元件均采用世界名牌产品;
(10)、整机操作采用先进的触摸屏控制,可实现人机对话操作。

农夫山泉矿泉水生产线技术规格:


型号 XMC14125 XMC18186 XMC24248 XMC323210
冲洗、灌装、   封盖头数 14-12-5 18-18-6 24-24-8 32-32-8
产量;    瓶子(600ml) 3000-4000 5000-6000 8000-12000 12000-15000
总功率 (kw) 5kw 5kw 6kw 8kw
总尺寸(mm) 2180x1560x2000 2250x1670x2200 2800x1900x2300 3300x2000x2300
重量(kg) 2500 3500 4500 5500


型号 XMC404012  XMC505012 XMC606015
冲洗、灌装、   封盖头数  40-40-12  50-50-12  60-60-15
产量;    瓶子(600ml) 16000-20000 20000-24000  25000-30000
总功率 (kw) 12kw 15KW 18KW
总尺寸(mm) 4200x3800x2400 4500x4200x2400 5000x4500x2400
重量(kg) 6500 7500 9500
